22.01.04 aahn15-2(5H)

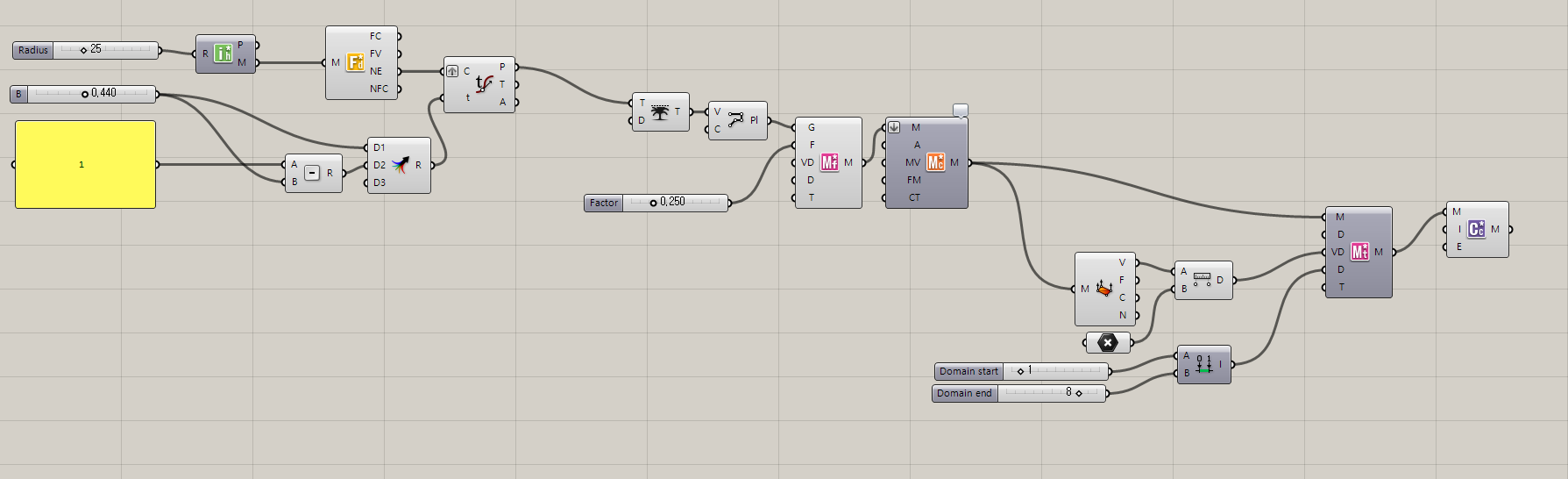

Elements 사용한 예제

icosahedron- 20각형 생성

face neighbour- 교차점 선택후

evaluate curve- 커브재생성

merge- 꼭지점의 vertex가 2개의 브런치의 값을 통해서 양방향으로 갈라짐

pl- 재생성된 커브의 선을 잇는다

mech- 매쉬 만든다.

combine/clean- 합친다

mesh thiken -두께를 준다.

deconstruct mesh - 해체해서 각각의 vertex와 점의 거리만큼 1과8안에서 두깨를 준다.

catmull clark subdivisi0on - 캣멀 섭디비전 적용









Tutorial-1

기초작업: 패널/박스/칼날 선 생성

1. box 만들고 shillute 만들고 박스는 하이드

2. 박스의 vertex를 기준으로 패널모형만들기

3. dupboarder-loft-cap

4. 복사후 해체 후 top surface 만 조인

5. 그래스호퍼-

al1 package manager - pufferfish3.5

al2 food4rhino.com다운후 -user-appdata-roaming--libraries

6. brep(박스), berep(패널), curve (15 90(0,0,0) 15) /ㅣ



칼날이 지나가는 네가티브 볼륨 만들기

선의 끝점을 중심으로 y축으로 rotate후 미러를 하여 v자를 만들고 Merge-joint를 붙히고 폴리의 각끝점(v의 끝점)을 Line 으로 이어준다. 다시 Merge-joint

그후 각선을 merge-loft-cap-meshbrep

-endpoint

-rotate(with yzplane)

-rotate3d

-merge-joincurve



칼날볼륨을 패널위에 위치하게 하기

면에 vertex를 뿌리고 orient로 매스 올리고 dendro 사용하여 매스를 볼륨으로 바꾸고 상자와 차집합

9. 면에 vertecx 를 50개 뿌리기 populate geometry-brep/50(100)

10. orient- 위에 지점/meshberab-speed/xyplane(언제나 flat하게)

11.mesh join(잘안되면 rebuildmesh를 조인전 메쉬에 연결)

ㅡmesh to volum-volumndifference-rebuild
