1-3 Rail/sections

1. One Section path



2. Multiple sections





3. intersection

1. 기준점 x 를 x축으로 array (립이 되는 지점)

2. z축이 다른(상부/하부) x축 4개 2세트 (z축이 다른것은 검볼로 조정)

3. 교차되는 지점, 돌출 ~ 프레임 형태의 립 완성-> 라인을 이어 brep으로 만들기

4. project를 이용(plane을 기준으로)하여 지지대 만들기



4. Rail Modification





5. Sweep Shell

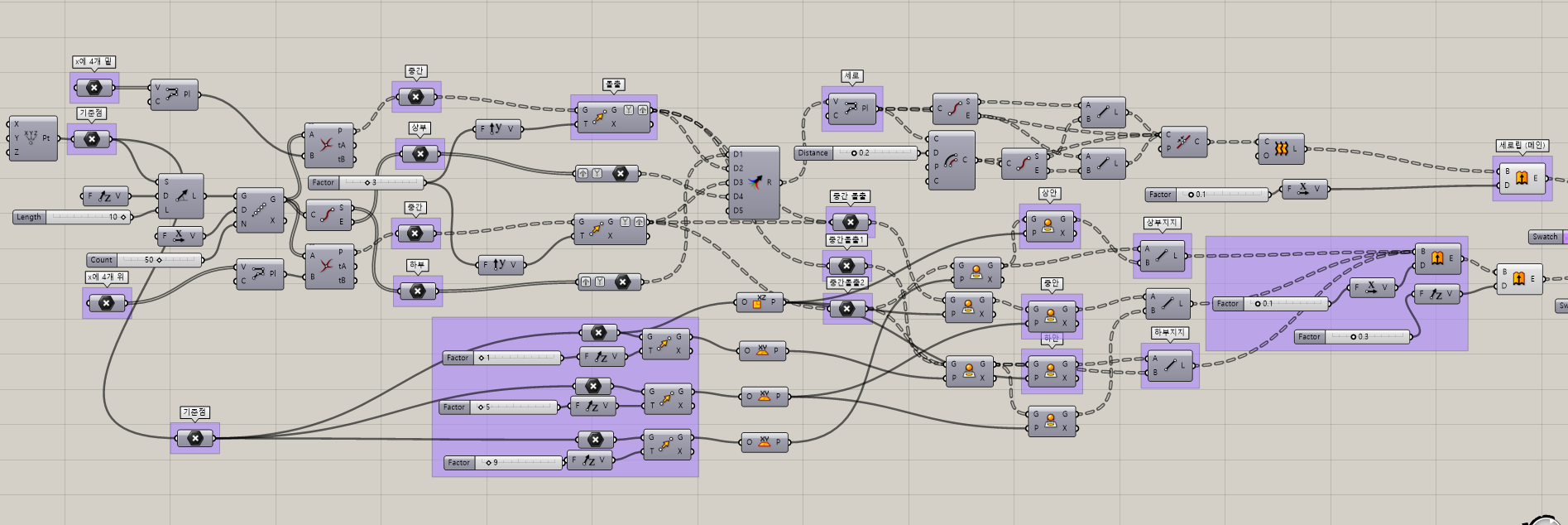

1. RAIL 만들기

-원지름을 이용하여 POINT POLAR로 회전하는 레일 만들기 - POLYLINE 생성

 - 레일의 처음과 끝에 다른 커브를 만들어 SWEEP으로 FORM 만들기- BREP 생성

- BREP 을 PREP FRMAE으로 나누어 브립컷- DISPATCH로 컷된 섹션만 "커브"에 넣기

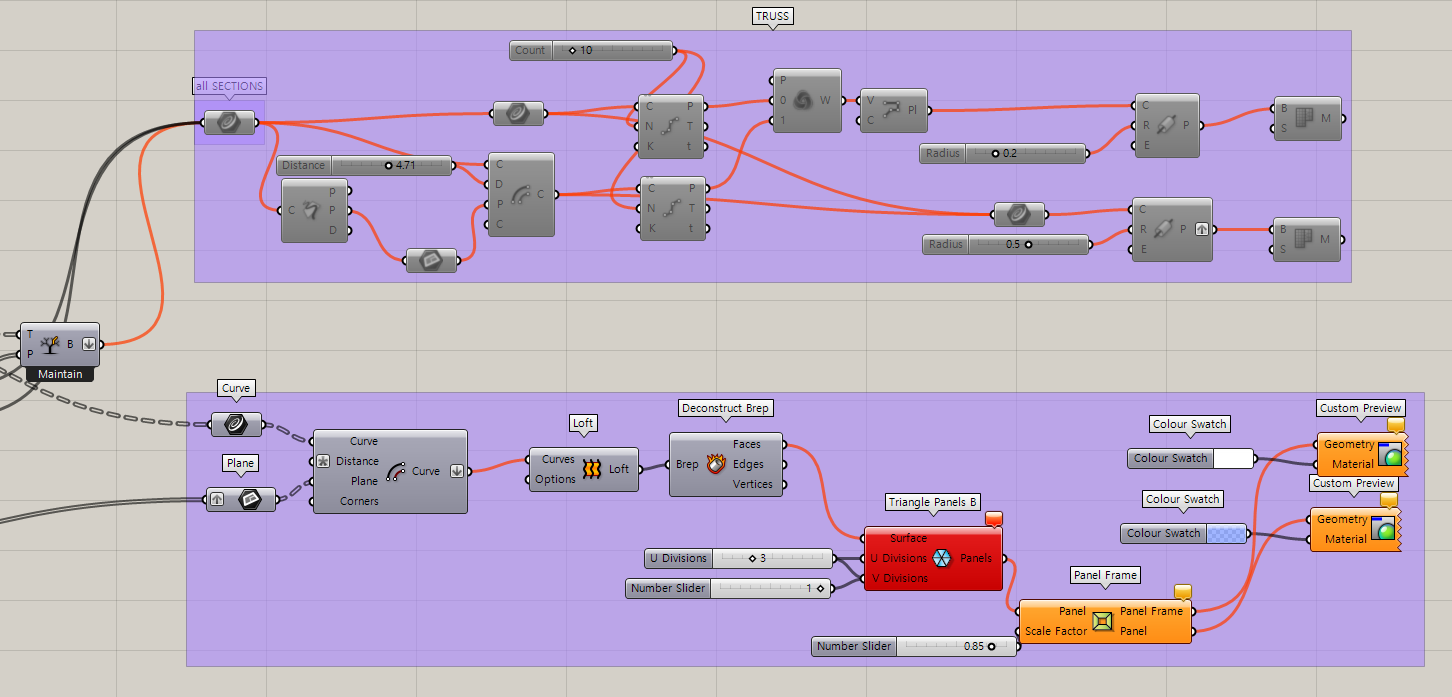

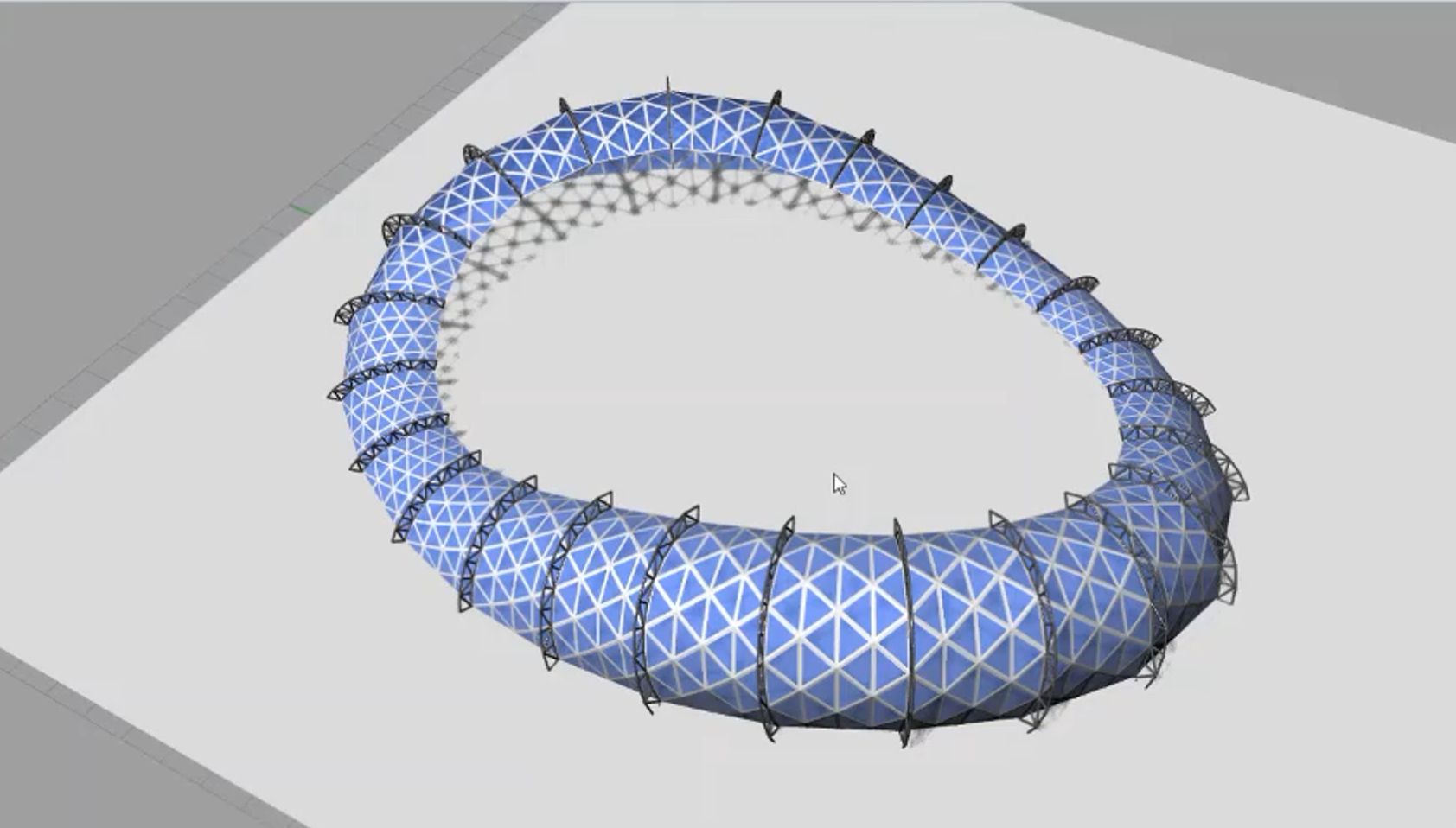

위에는 코딩으로 트러스 생성

밑에는 면만들기
